三和联科技离子束刻蚀机台(IBE)简介

作者: 三和联-半导体设备专家 【 原创 】 2025-03-24

三和联科技离子束刻蚀机台(IBE)简介

三和联刻蚀材料

   基础参数

  1. 支持样品尺寸:6 英寸向下兼容,兼容各种小尺寸样品;

  2. 2.离子源:离子能量 (50 ~ 1500) ± 2 V,离子通量 (100 ~ 1500) ± 2 mA,束流准直性 < ± 5°,束流不均匀性< ± 2 %,500 h工艺稳定时间;

  3. 离子源可配置气体:Ar,O2,N2,He,H2,辅助性气体可配置:O2,CF4,CHF3,SF6,N2;

  4. 样品台:0 ~ 20 rpm 旋转/ 0 ~ 360° 倾斜/ 低温,三维度功能共存;

  5. 刻蚀速度:1 ~ 100 nm/min;

  6. 刻蚀均匀性:± 5 %(@四英寸去除边缘效应);

  7. 全自动一键式控制系统;

  8. 刻蚀材料:全材料;

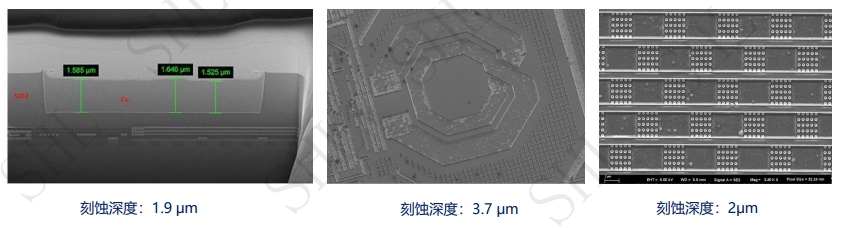

   刻蚀结果

   铜 (Cu) 刻蚀,芯片失效分析 (FA) 应用,刻蚀速率:97 nm/min,SiO2刻蚀速率:88 nm/min

   刻蚀结果
